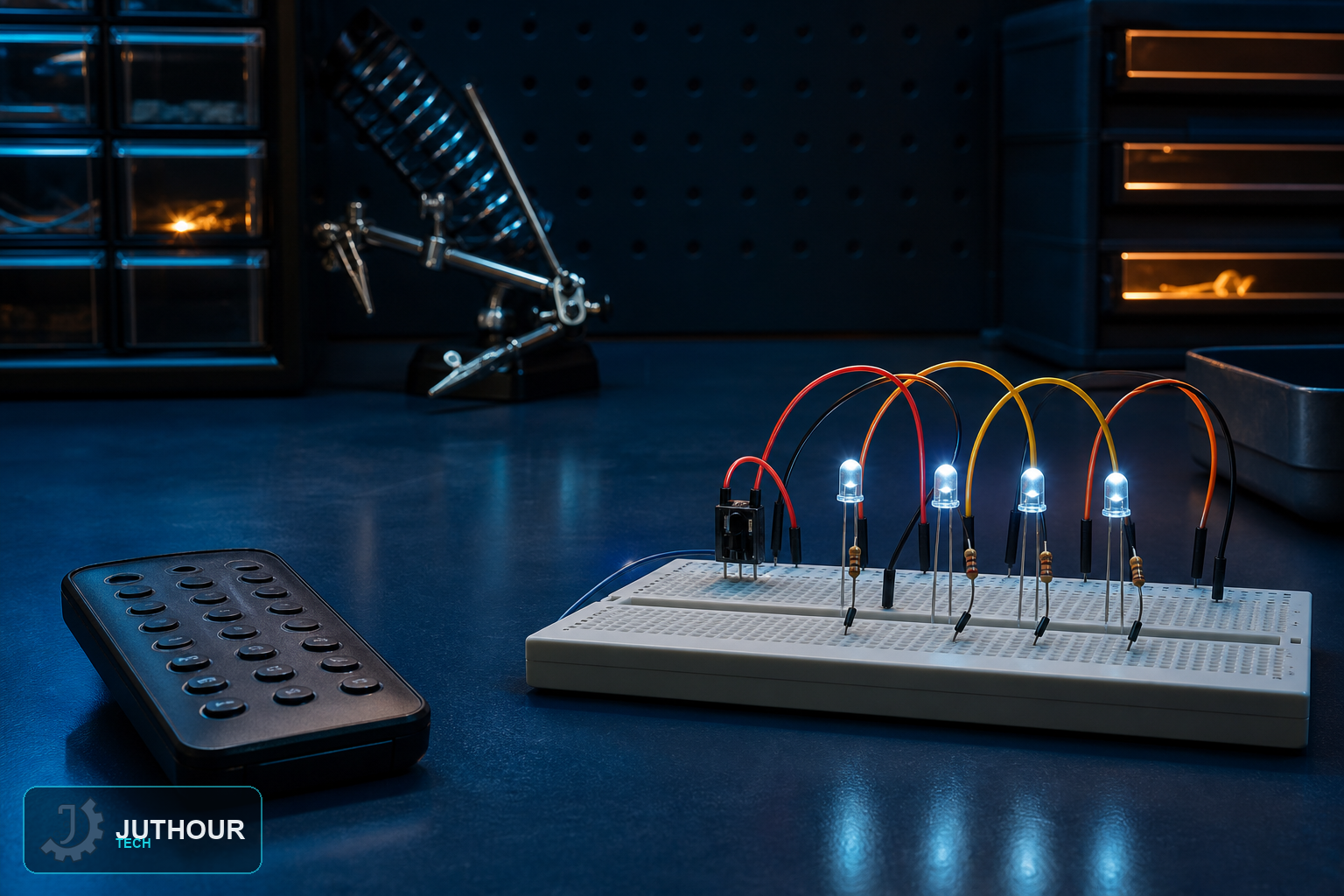

هذا المشروع عرض نظيف وبسيط لأساسيات التحكم بالأشعة تحت الحمراء: أربعة مصابيح LED منفصلة، يُبدَّل كل منها باستقلالية بزر رقمي خاص به على جهاز تحكم قياسي، نقطة بداية جيدة قبل بناء أي شيء أكثر تعقيدًا فوق التحكم بالأشعة تحت الحمراء.
المكونات المطلوبة
أردوينو أونو، وحدة استقبال بالأشعة تحت الحمراء، أربعة مصابيح LED حمراء مع مقاومات 220 أوم، ولوحة تجارب.
طريقة التوصيل
تتصل وحدة استقبال الأشعة تحت الحمراء بالمنفذ الرقمي 2، مع التغذية والأرضي كالمعتاد. تتصل مصابيح LED الأربعة بالمنافذ من 9 إلى 12، كل منها عبر مقاومته الخاصة لتحديد التيار.
البرمجة
ينصت الكود باستمرار لإشارات الأشعة تحت الحمراء الواردة ويفكّ كل منها إلى رمزها الست عشري المقابل. تُربط الأزرار من 1 إلى 4 على جهاز التحكم بالمصابيح الأربعة، ويبدّل الضغط على أحدها ذلك المصباح المحدد بين التشغيل والإيقاف؛ فالضغط على الزر 1 مجددًا يطفئ ذلك المصباح بدلًا من عدم فعل شيء. تطبع الشاشة التسلسلية كل رمز مستقبَل، وهي طريقة مفيدة لرؤية البيانات الفعلية التي يرسلها زر جهاز التحكم بالضبط.
كيف يختلف هذا عن التحكم بمصباح RGB بالأشعة تحت الحمراء
سبق أن تناولنا التحكم بلون مصباح RGB عبر جهاز تحكم بالأشعة تحت الحمراء، حيث تختار أزرار مختلفة ألوانًا مختلفة لمصباح واحد. هذا المشروع حالة مختلفة وأبسط: بدلًا من مصباح واحد يغيّر لونه، توجد أربعة مصابيح منفصلة يُشغَّل أو يُطفأ كل منها باستقلالية، ما يجعل منطق "فكّ رمز زر والتصرف بناءً عليه" الأساسي أسهل للمتابعة قبل إضافة منطق مزج الألوان الذي يحتاجه مشروع RGB.
أين يُستخدم هذا
يشكّل نمط التبديل الأساسي هذا عبر جهاز التحكم عن بعد أساس عدد لا يحصى من مشاريع المنزل الذكي، أي إعداد تحتاج فيه بضعة أجهزة كل منها تحكمًا مستقلًا بالتشغيل/الإيقاف من جهاز تحكم واحد.
يمكنك إيجاد وحدات استقبال الأشعة تحت الحمراء ضمن متجر Juthour Tech.
