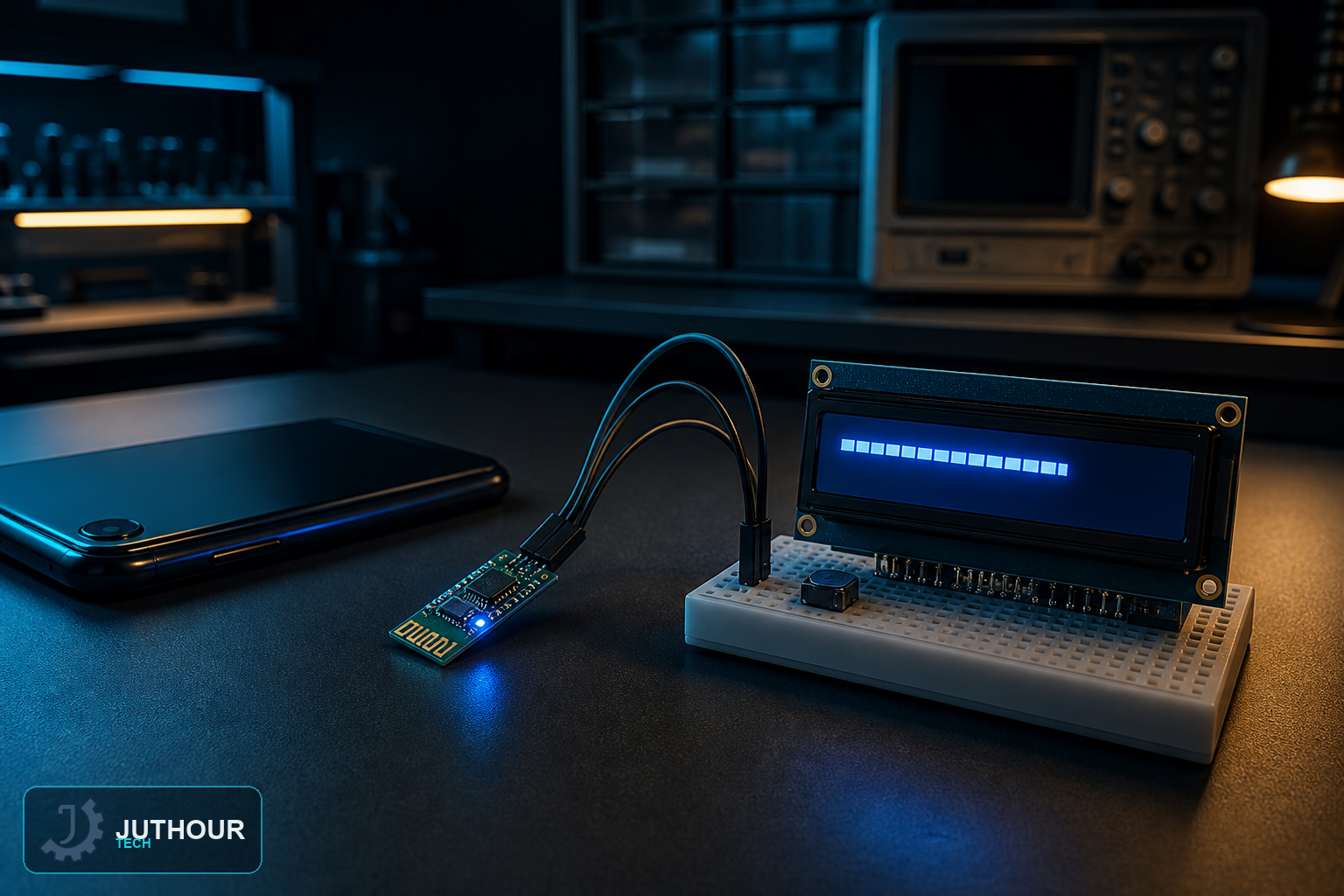

يحوّل هذا المشروع هاتفًا إلى آلة كاتبة لاسلكية لشاشة LCD: اكتب رسالة قصيرة في تطبيق طرفية بلوتوث، وتظهر على الشاشة بعد ثوانٍ، دون أي أسلاك أو أزرار على جانب أردوينو لإدخال النص.
المكونات المطلوبة
أردوينو أونو، وحدة بلوتوث من نوع HC-05، شاشة LCD مقاس 16×2 تعمل عبر I2C، وأسلاك توصيل.
طريقة التوصيل
تتصل HC-05 بمنفذ TX الخاص بها بالمنفذ 11 وRX بالمنفذ 10، باستخدام SoftwareSerial بدلًا من منافذ الاتصال التسلسلي العتادية في أردوينو، بحيث يبقى اتصال USB بالحاسوب متاحًا لرفع الكود وتصحيح الأخطاء. تستخدم شاشة LCD توصيل I2C القياسي عبر A4 وA5.
إرسال النص من الهاتف
بعد إقران هاتف أندرويد بوحدة HC-05، يتيح لك تطبيق Bluetooth Terminal كتابة وإرسال رسائل تصل لنحو 32 حرفًا. تستقبل واجهة الاتصال التسلسلي البرمجي في أردوينو ذلك النص الوارد، ويكتبه الكود على شاشة LCD، مقسِّمًا إياه على سطري الشاشة إن كانت الرسالة طويلة بما يكفي لتحتاج كليهما.
كيف يبني هذا على مشروع رسائل LCD السابق
سبق أن تناولنا عرض رسائل مخصصة على شاشة LCD باستخدام كود مكتوب مباشرة داخل الكود البرمجي. يأخذ هذا المشروع الفكرة الأساسية نفسها، وضع نص عشوائي على شاشة LCD، ويجعل الرسالة نفسها ديناميكية ولاسلكية، تُكتب حديثًا في كل مرة من هاتف بدلًا من أن تكون ثابتة وقت رفع الكود.
أين يُستخدم هذا
يناسب هذا النوع من العرض النصي اللاسلكي لوحات الإشعارات البسيطة، ورسائل الحالة أو التذكير السريعة المرسَلة من عبر الغرفة، وأي مشروع لافتة تفاعلية صغيرة لا ينبغي أن يتطلب تحديث رسالته لمس أردوينو على الإطلاق.
