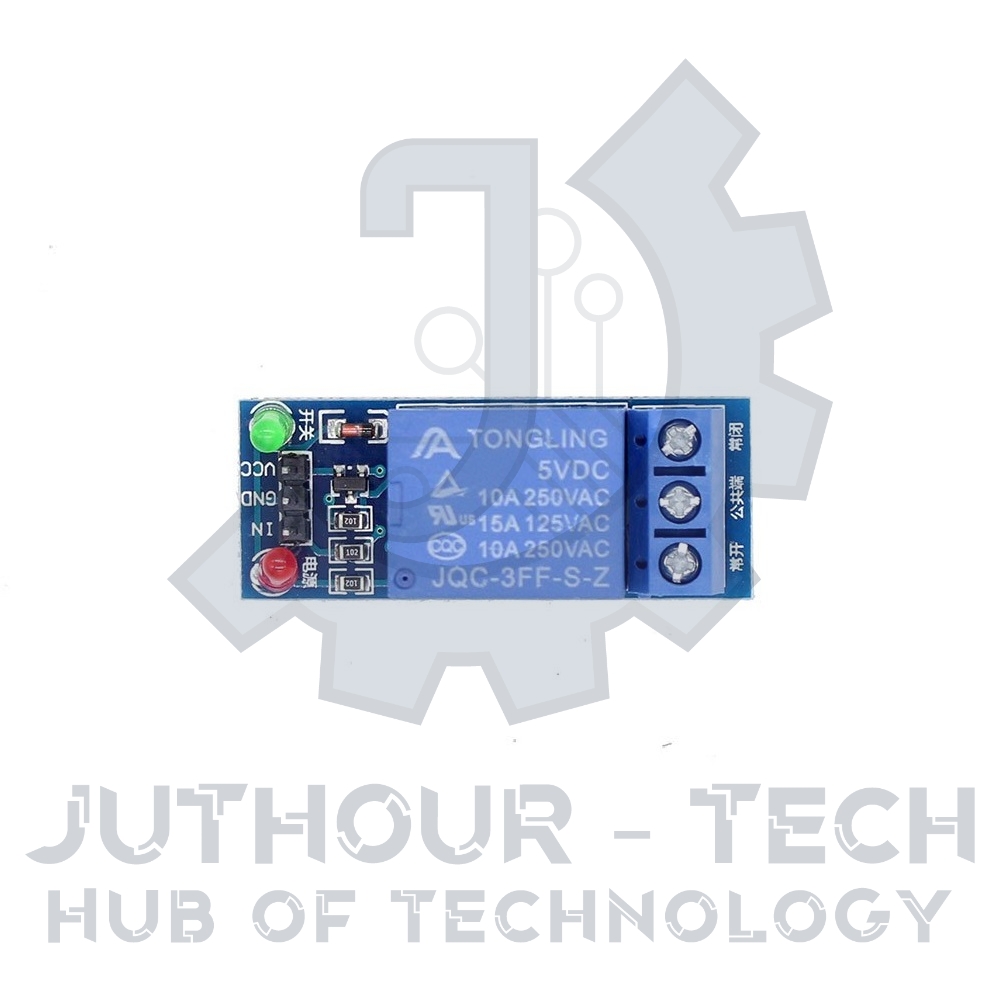

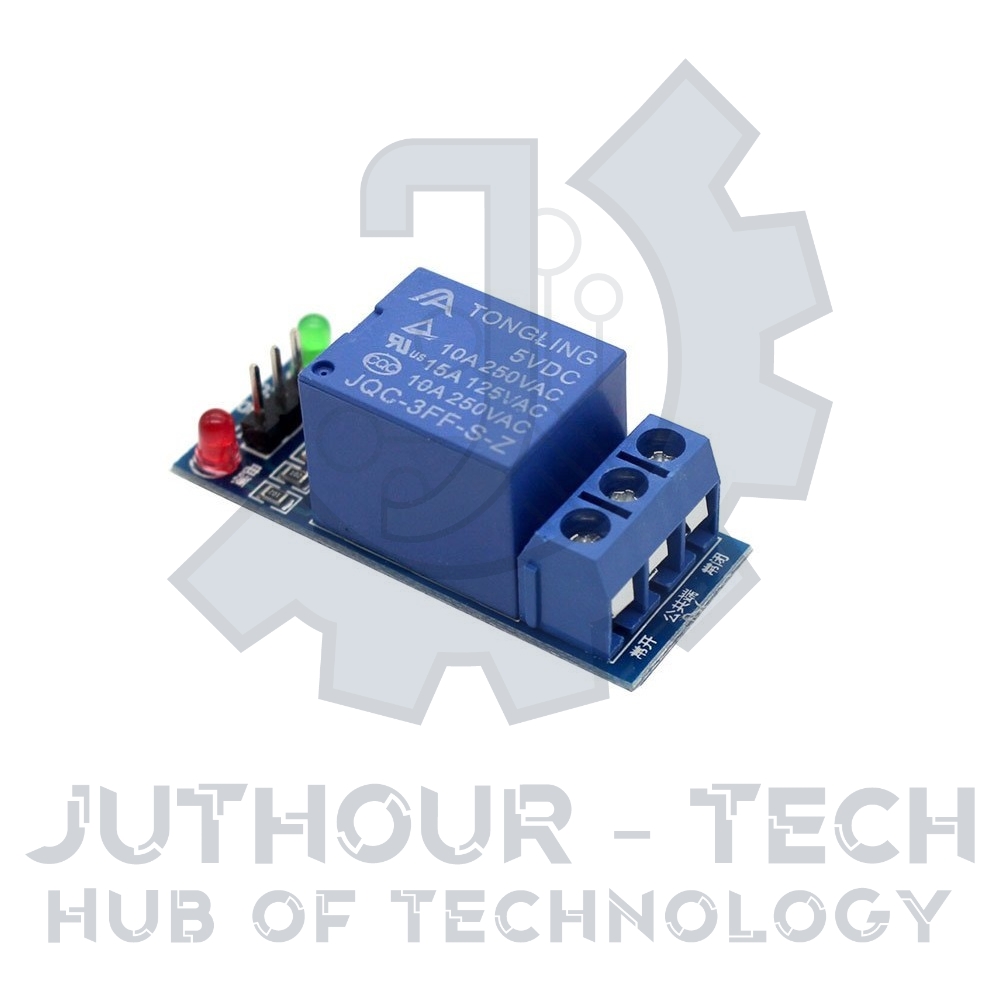

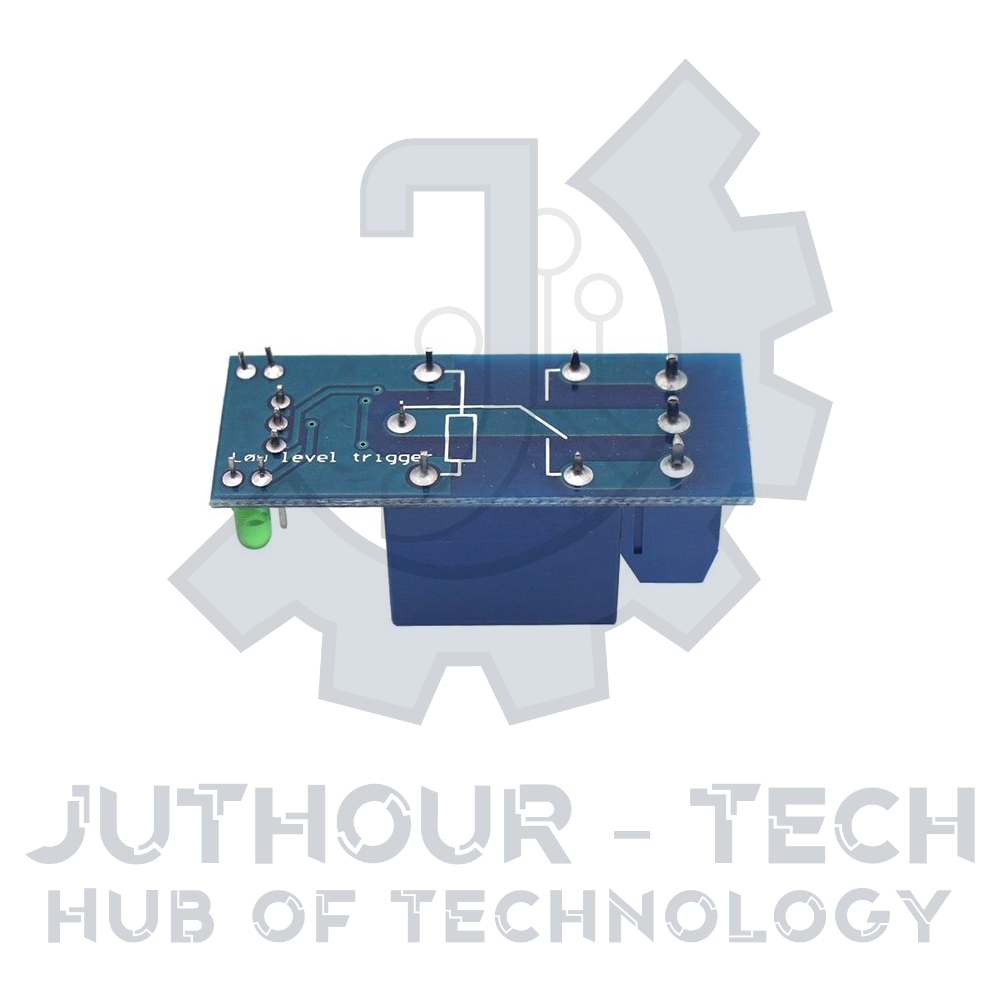

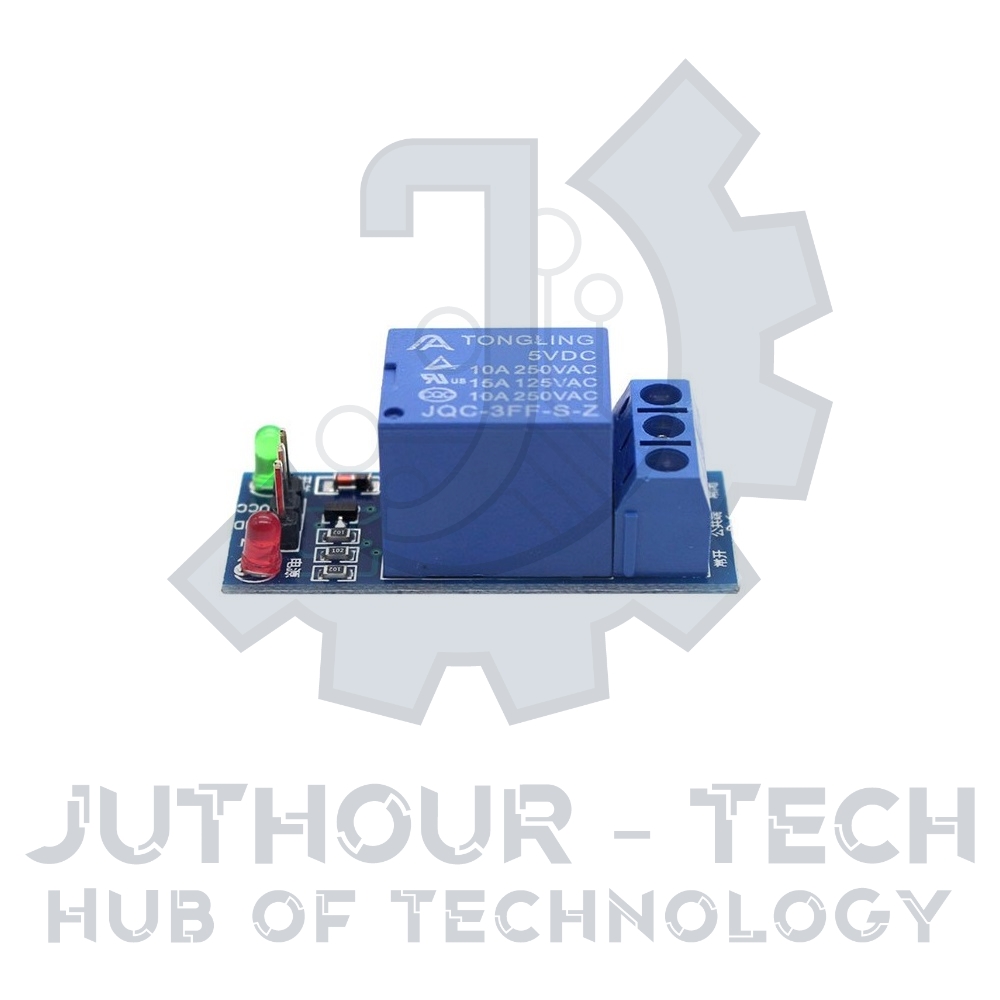

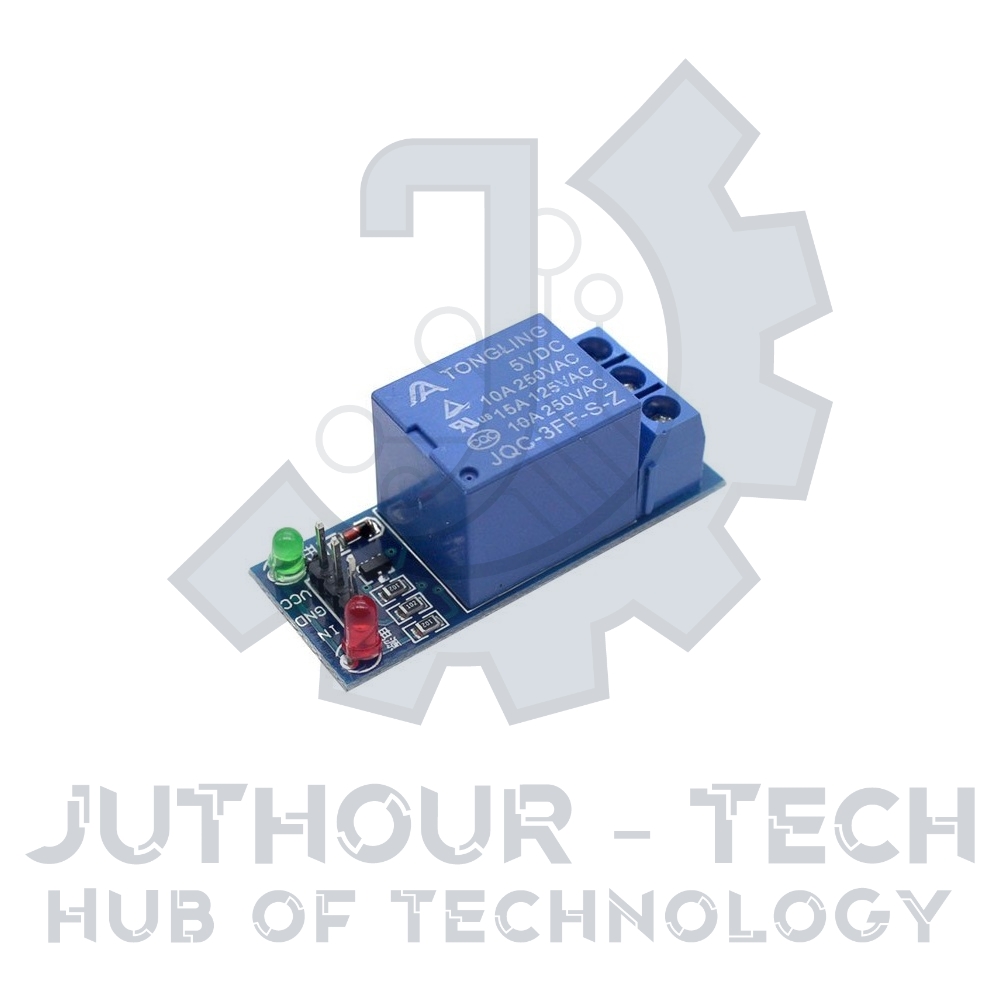

وحدة الترحيل 1 قناة - 12Vdc

مواصفات المنتج:

• مجهزة بترحيل عالي التيار 250VAC @ 10A / 30VDC @ 10A
• يمكنه التحكم في كل من أجهزة التيار المتردد والتيار المستمر مثل الملف اللولبي والمحركات والأضواء والمراوح وما إلى ذلك
• الزناد الحالي: 5mA
• العمل الجهد: 12 فولت
• حجم الوحدة: 50 × 26 × 18.5 ملم (الطول × العرض × الارتفاع)
• أربعة ثقوب لتركيب البراغي ، قطر 3.1 مم
• يتم توفير أطراف براغي (كتلة طرفية) (C ، NC ، NO) للتوصيل السريع والسهل
• الصمام الثنائي Flyback لحماية متحكمك
• دخل إشارة دبوس متصل بعصا بورغ لسهولة الوصول إليها
• مؤشرات حالة LED للإشارة إلى حالة التتابع ON / OFF

Pinout:

• دعونا نلقي نظرة على pinout.

دبابيس الطاقة:

• GND هو دبوس الأرض المشترك.
• يوفر دبوس VCC الطاقة للوحدة.
• دبوس التحكم:
• يستخدم دبوس IN للتحكم في التتابع. هذا دبوس منخفض نشط ، مما يعني أن سحبه إلى LOW ينشط التتابع وسحبه عاليًا يلغي تنشيطه.

محطات الإخراج:

• يتصل طرف COM بالجهاز الذي تنوي التحكم فيه.
• عادة ما يتم توصيل طرف NC بطرف COM ، ما لم تقم بتنشيط المرحل ، الذي يقطع الاتصال.
• لا يتم فتح محطة طرفية بشكل طبيعي ، إلا إذا قمت بتنشيط المرحل الذي يربطها بمحطة COM.

الشحنة تحتوي:

• 1x وحدة الترحيل 1 قناة - 12Vdc

وثائق:

• ورقة البيانات
• درس تعليمي
